编者按：数码相机是一种相当精密的消费电子产品，需要选择合适的工具，拆解的时候也要相当注意环境，尤其要注意防止镜头、CCD等成像元件入尘。相机内的电路板、排线在拆解时也要小心注意。数码相机的闪光灯相关部件都是带有高压电的，用户自行拆解必须小心防电和自身产生的静电损坏电路。以下是PConline网友Haijing对柯达V550数码相机拆解的详细过程。（注：以下内容仅代表网友Haijing的立场）

Haijing网友的自我介绍：我爱好旅游（可没去过多少地方），摄影（但手艺不怎么样），从小受父亲影响，对一些电子产品很感兴趣，好奇。什么电子表、机械手表、电视机、收音机、随身听、手机，照相机，经常拆了装，装了拆。最贵的应该是这台V550相机了，因为听说电池漏液会损坏主板，所以就自己动手拆了V550来更换电池。

论坛原帖地址：http://itbbs.pconline.com.cn/topic.jsp?tid=7333805&pageNo=1

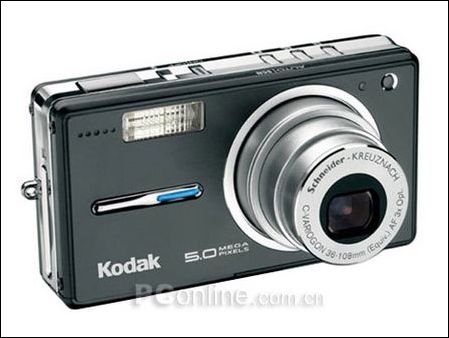

柯达 V550  图　库  评　测  论　坛  购买地点

　　很多网友认为柯达V550的主板坏是因为内置的电池漏液导致的，反正我的小V也是换电池就要重置时间。所以今天就想自已动手拆掉那个电池，顺便也让大家一睹其内部构造。因拆到一半时才想起来要拍下来，所以照片的时间先后上有点乱。拆机照片全部为好友提供的C875所拍。好啦，上图！

柯达V550拆解（点击查看详细大图）

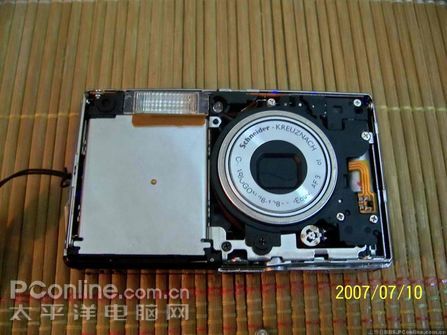

　　首先是拆掉柯达V550机身前盖，可以看见镜头及锂电池仓。

柯达V550拆解（点击查看详细大图）

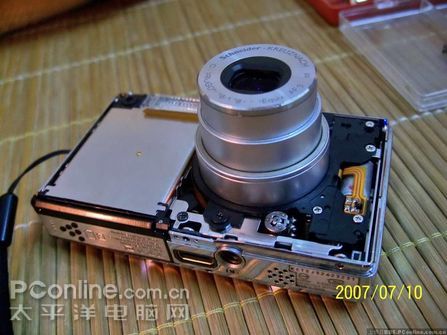

　　即使拆掉前盖后，开机正常，镜头依然能伸缩。

柯达V550拆解（点击查看详细大图）

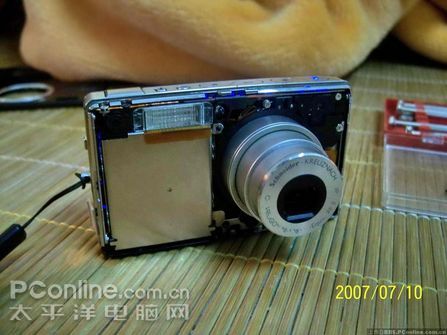

　　换一个角度看看V550的结构。

柯达V550拆解（点击查看详细大图）

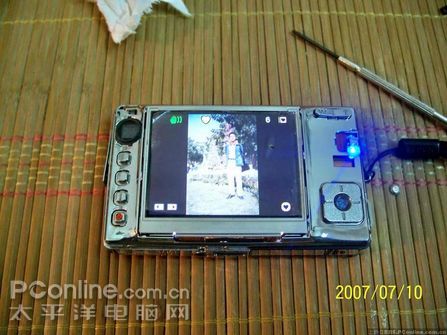

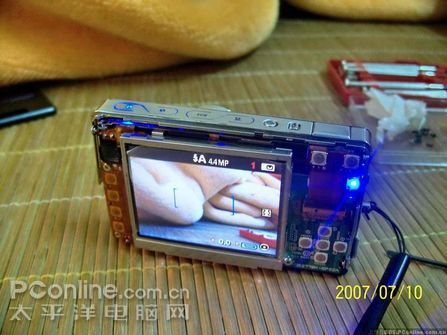

　　把机身后背也拆下来，依然是启动的状态。

柯达V550拆解（点击查看详细大图）

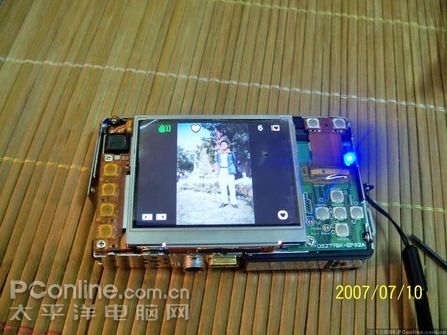

　　在开机状态把按键都拆下来，露出电路板和触点。

柯达V550拆解（点击查看详细大图）

　　接下来需要拆解剩下的机身外壳。

柯达V550拆解（点击查看详细大图）

柯达V550拆解（点击查看详细大图）

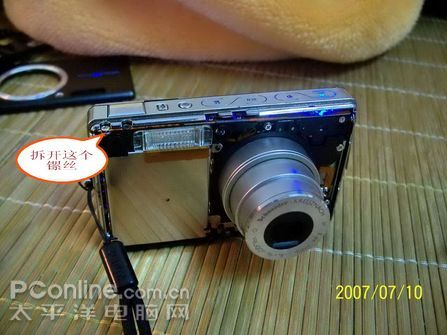

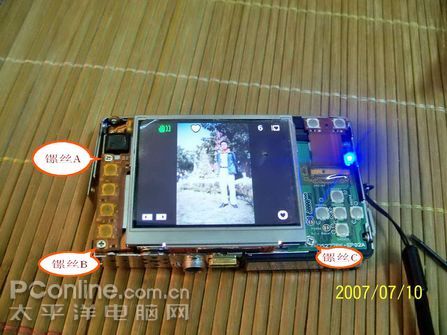

　　拆开图示的螺丝，就能把顶部的外壳也拆下来。

柯达V550拆解（点击查看详细大图）

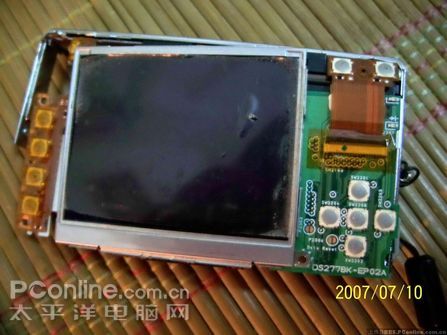

　　这个时候可以把背面的LCD取下，小心放好，别压碎或刮花了。

柯达V550拆解（点击查看详细大图）

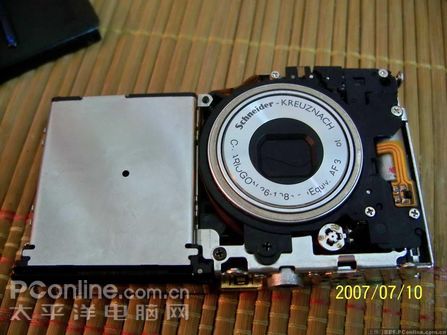

　　拆开后的柯达V550正面。

柯达V550拆解（点击查看详细大图）

　　镜头背面，橙色的下面就是CCD了！以前拆开过，这次就不拆了，主要是容易进灰尘。

柯达V550拆解（点击查看详细大图）

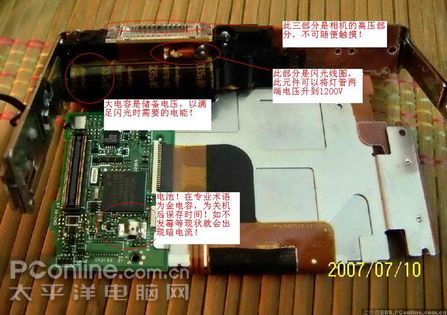

　　这个就是刚才拆解下来的LCD背面。图片上列出了柯达V550更换电池时必须要注意的地方，千万别被高压电弄伤了。

柯达V550拆解（点击查看详细大图）

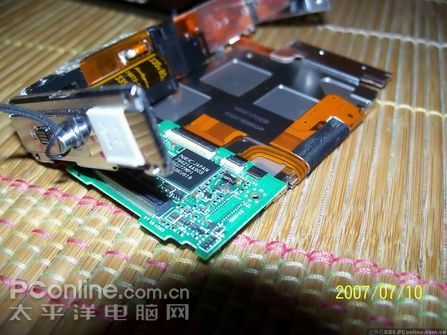

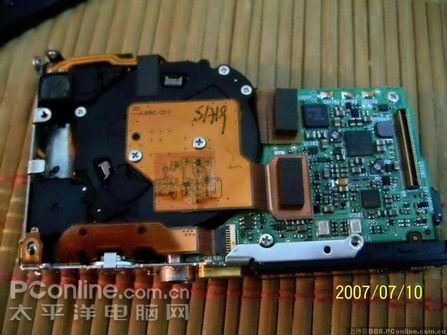

　　从这个角度可以看到需要更换的电池就在液晶显示屏背面的电路版上。

柯达V550拆解（点击查看详细大图）

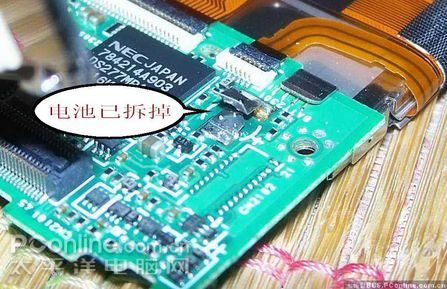

　　上图就是安放电池的位置，旁边就是芯片和排线接口，漏液的话就会很危险。

柯达V550拆解（点击查看详细大图）

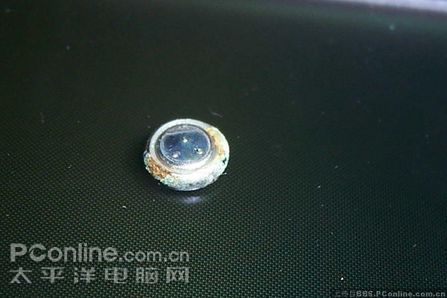

　　拆下的电池，已经霉变生锈了，幸好还没漏液。

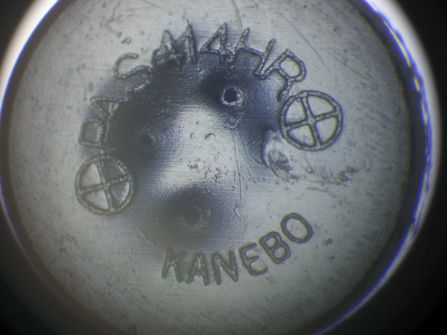

　　另外，论坛的ddduck3000网友也提供了电池的显微镜照，帮助大家看清楚。

柯达V550电池（点击查看详细大图）

网友 ddduck3000的说明：大家都以为是那三个小洞洞是漏液的地方吗？晕！是我没有表达清楚。
我该做下解释：首先剑歪歪说的基本上是对的，“这三个洞原来是焊点，是用点焊的方法连接一片金属片，再焊到主板上的。(剑歪歪语)”小电池是被我从主板上撬下来的，原先电池正反面各通过三个焊点连接两片金属片上（这里可以参照haijing的拆解图片），金属片是焊接在主板上的。在我这这三张图片里是看不出漏液来的，漏液是“从正极和负极的交接的那圆边那里漏的(剑歪歪语)”。漏液已经被我擦掉了。

柯达V550拆解（点击查看详细大图）

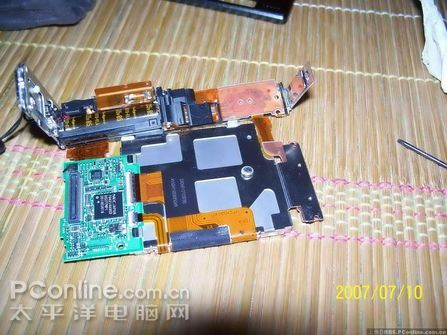

　　再次回顾一下柯达V550拆开后的样子。

柯达V550拆解（点击查看详细大图）

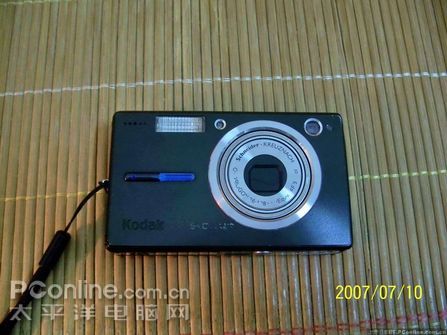

　　更换电池后，当然是重新组装好进行试机。

柯达V550拆解（点击查看详细大图）

柯达V550拆解（点击查看详细大图）

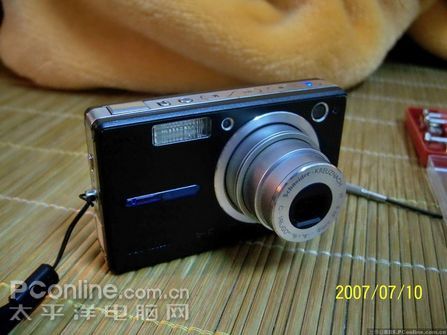

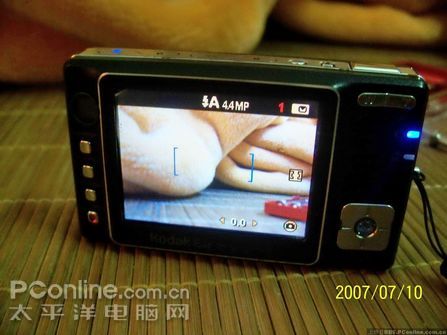

　　看起来一切的机能都正常。赶紧拿去测试一下。

柯达V550拆解（点击查看详细大图）

　　试拍一张夜景，一切正常，大功告成！
